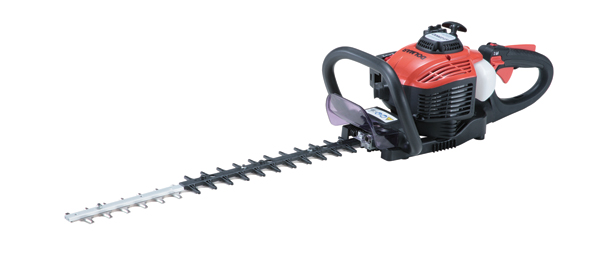

Cortasebes 22,2 c.c 60 cm
HT2360D
Uso profissional.
Saúde e segurança
Equipamento básico Acessórios opcionais
Diagrama das peças
Especificações técnicas
Características técnicas
Informação geral
Características técnicas
- Novos cortasebes que cumprem as normas de emissão de gases. Ideal para os jardineiros profissionais que passam várias horas a cortar, muito leve e baixas vibrações.
- Cortasebes profissional ideal para dar forma a sebes e arbustos. Extremamente eficaz devido ao seu corte duplo e dentes de três cortes.
- Bomba de lubrificação para facilitar o arranque muito acessível, que enche o circuito de combustível antes do arranque.
Características técnicas
Cilindrada
22.2 c.c
Potência
0,68/1,0 Kw/Cv
Motor
2 T
Símbolos
Características técnicas
- Novos cortasebes que cumprem as normas de emissão de gases. Ideal para os jardineiros profissionais que passam várias horas a cortar, muito leve e baixas vibrações.
- Cortasebes profissional ideal para dar forma a sebes e arbustos. Extremamente eficaz devido ao seu corte duplo e dentes de três cortes.
- Bomba de lubrificação para facilitar o arranque muito acessível, que enche o circuito de combustível antes do arranque.
- Vela na parte dianteira do motor para uma simples mudança ou limpeza.
- Comando unificado com a qual podemos parar a máquina, sem soltar o punho evitando possíveis acidentes.
- Acesso fácil ao filtro através do parafuso de orelhas do lado de fora, ficando mais rápido mudar ou efectuar uma limpeza.
- Reduzimos as vibrações graças aos dois corpos, que separa o motor do punho quando o operador pega na máquina.
- Ampla boca de depósito de combustível para um simples reabastecimento.
Características técnicas
Cilindrada
22.2 c.c
Potência
0,68/1,0 Kw/Cv
Motor
2 T
Depósito de combustível
0,4 L
Comprimento de corte
60 cm
Peso
5.0 Kg
Comprimento total
111 cm
Tipo de punho
Pivotronic
Anti-vibração

Tipo de corte duplo

Bomba de lubrificação

Vibração no punho traseiro/dto.
2,70 m/seg²
Vibração no punho dianteiro/ esq.
2,80 m/seg²
Incerteza da vibração
1,10 m/seg²
Pressão sonora
92,80 dB(A)
Potência sonora
103,20 dB(A)
Incerteza (k) sonora
2,2 - 1,5 dB(A)
Manual de instruções
Desenho explosivo
| Código | Código da peça | Nome |
|---|---|---|
| 1 | 266045-0 | TORNILLO M4X20 |
| 2 | 452322-8 | |
| 3 | 892383-0 | |
| 4 | 452321-0 | |
| 5 | 266041-8 | TORNILLO PT M5X25 |
| 6 | 452319-7 | |
| 7 | 452323-6 | |
| 8 | 452316-3 | |
| 9 | 266045-0 | TORNILLO M4X20 |
| 10 | 452318-9 | |
| 11 | 452314-7 | |
| 12 | 452313-9 | |
| 13 | 233579-8 | |
| 14 | 234204-4 | |
| 15 | 413153-0 | |
| 16 | 452312-1 | |
| 17 | 168625-7 | |
| 18 | 452324-4 | |
| 19 | 125858-7 | INTERRUPTOR EH6000W |
| 20 | 892384-8 | |
| 21 | 187049-8 | MANGO INTERRUPTOR CPL EH6000W |
| 22 | 452315-5 | |
| 23 | 168567-5 | TAMBOR EMBREGUE EH7500S |
| 24 | 0031428000 | GRUPILLA INTERNA PARA MS3500 |
| 25 | 0600129780 | RODAMIENTO BOLAS EH7500S |
| 26 | 227247-3 | EJE PIÑON 9 EH7500S |
| 27 | 141033-7 | CARCASA ENGRANAJES EH7500S |
| 28 | 0119059400 | TORNILLO 5X12 EH7500S |
| 29 | 451865-7 | PLACA CUBIERTA EH7500S |
| 30 | 243107-1 | ENGRASADOR EH7500S |
| 31 | 346253-0 | ABRAZADERA EH7500S |
| 32 | 922213-2 | TORNILLO 5X12 EBH252 |
| 33 | 234224-8 | |
| 34 | 0119059360 | TORNILLO EH7500S |
| 35 | 234202-8 | MUELLE PRESION 15 EH7500S |
| 36 | 0119059360 | TORNILLO EH7500S |
| 37 | 266787-6 | TORNILLO 5X18 EBH252 |
| 38 | 346252-2 | ABRAZADERA EH7500S |
| 39 | 922213-2 | TORNILLO 5X12 EBH252 |
| 40 | 331896-1 | TUBO PROTECCION EH7500S |
| 41 | 346255-6 | PLACA FRICCION EH7500S |
| 42 | 346251-4 | BIELA EH7500S |
| 43 | 227248-1 | CORONA 43 EH7500S |
| 44 | 922128-3 | TORNILLO M4X16 |
| 45 | 318610-2 | TAPA CARCASA INF EH7500S |
| 46 | 266573-5 | TORNILLO CARTER 5X33 EBH341 |
| 47 | 413137-8 | JUNTA CARCASA EH7500S |
| 48 | 443159-4 | CIERRE EH7500S |
| 49 | 346256-4 | SUJECCION EH7500S |
| 50 | 266573-5 | TORNILLO CARTER 5X33 EBH341 |
| 51 | 0031105003 | ARANDELA EH7500S |
| 52 | 313195-3 | CASQUILLO 5 EH7500S |
| 53 | 0023705000 | PALOMILLA M5 |
| 54 | 266874-1 | |
| 55 | 346663-1 | |
| 56 | 454672-7 | |
| 57 | 915211-3 | |
| 58 | 264036-5 | TUERCA HEXAGONAL EH7500S |
| 59 | 331895-3 | |
| 60 | 346258-0 | PLACA GUIA CORTE EH6000W |
| 61 | 725170-1 | CUCHILLA SUPERIOR EH6000W |
| 62 | 725170-1 | CUCHILLA SUPERIOR EH6000W |
| 63 | 346258-0 | PLACA GUIA CORTE EH6000W |
| 64 | 266578-5 | TORNILLO CUCHILLA EH7500S |
| 65 | 452623-4 | PROTECTOR CUCHILLAS EH6000W |
| 66 | 892381-4 | |
| 67 | 0150049860 | TORNILLO TAPA 4X14 EH7500S |
| 69 | 424319-7 | PUÑO ARRANQUE EBH252 |
| 70 | 424359-5 | TOPE CUERDA ARRANQUE MS246.4 |
| 71 | 232258-5 | MUELLE ARRANQUE EBH252 |
| 72 | 444028-2 | CUERDA EH7500S |
| 73 | 452402-0 | POLEA ARRANQUE EH7500S |
| 74 | 233991-2 | MUELLE ARRANCADOR EH7500S |
| 75 | 452403-8 | LEVA ARRANQUE EH7500S |
| 76 | 266585-8 | TORNILLO 5X12 EBH252 |
| 77 | 452949-4 | CARCASA VENTILADOR HT2475 |
| 78 | 266760-6 | |
| 79 | 451911-6 | BRIDA CARBURADOR EH7500S |
| 80 | 346268-7 | JUNTA ADMISION EH7500S |
| 81 | 266787-6 | TORNILLO 5X18 EBH252 |
| 82 | 452556-3 | CASQUILLO ESPACIADOR EH7500S |
| 83 | 168401-9 | BUJIA CMR6A EM4250 |
| 84 | 324891-8 | MUELLE BUJIA EBH252 |
| 85 | 424491-5 | |
| 86 | 0119049970 | |
| 87 | 168684-1 | BOBINA EH7500S |
| 88 | 412102-4 | TUBO PROTECTOR BOBINA EH7500S |
| 89 | 424302-4 | CAPERUZA BUJIA EH7500S |
| 90 | 0119059620 | TORNILLO 5X18 EH7500S |
| 91 | 451860-7 | PROTECTOR CILINDRO EH7500S |
| 92 | 5503503001 | CASQUILLO INTERMEDIO |
| 93 | 264050-1 | TUERCA CUADRADA M5-8 GN420C |
| 94 | 141381-4 | |
| 95 | 257334-4 | SEGMENTO PISTON MS26C |
| 96 | 318858-6 | PISTON MS26C |
| 97 | 212702-8 | RODAMIENTO PISTON EH7500S |
| 98 | 256543-2 | |
| 99 | 234243-4 | CLIP MS26C |
| 100 | 140429-9 | CIGUEÑAL EH7500S |
| 101 | 254041-0 | |
| 102 | 346267-9 | JUNTA CILINDRO EH7500S |
| 103 | 266787-6 | TORNILLO 5X18 EBH252 |
| 104 | 346260-3 | JUNTA ESCAPE EH7500S |
| 105 | 168565-9 | SILENCIOSO EH7500S |
| 106 | 346343-9 | PROTECTOR SILENCIOSO EH7500S |
| 107 | 0140059962 | TORNILLO M5 X 6 EM4250 |
| 108 | 266754-1 | TORNILLO EH7500S |
| 109 | 451861-5 | REJILLA PROTECTORA EH7500S |
| 110 | 0119059620 | TORNILLO 5X18 EH7500S |
| 111 | 141150-3 | EMBRAGUE COMPLETO EH7500S |
| 113 | 213769-9 | RETEN 10 EBH252 |
| 114 | 211064-1 | RODAMIENTO 6000 |
| 115 | 413139-4 | JUNTA MOTOR EH7500S |
| 116 | 213769-9 | RETEN 10 EBH252 |
| 117 | 266787-6 | TORNILLO 5X18 EBH252 |
| 118 | 126046-9 | PLATO MAGNETICO EH7500S |
| 119 | 264073-9 | |
| 121 | 125840-6 | TAPON GASOLINA SOLO EH7500S |
| 122 | 140624-1 | SUJECCION TAPON EH7500S |
| 123 | 424080-6 | SOPORTE DEPOSITO EH7500S |
| 124 | 451867-3 | DEPOSITO GASOLINA EH7500S |
| 125 | 168568-3 | TUBO GASOLINA EH7500S |
| 126 | 345920-4 | ABRAZADERA FILTRO EBH252 |
| 127 | 163518-3 | FILTRO DE GASOLINA MS246.4 |
| 128 | 0119059350 | TORNILLO 5X20 EH7500S |
| 129 | 452197-5 | ESPACIADOR EH7500S |
| 130 | 265791-2 | TORNILLO FILTRO EH7500S |
| 131 | 819818-6 | |
| 132 | 451859-2 | TAPA FILTRO AIRE EH7500S |
| 133 | 443157-8 | FILTRO AIRE EH7500S |
| 134 | 443158-6 | FILTRO AIRE EH7500S |
| 135 | 0119059710 | TORNILLO ALLEN M5X60 |
| 136 | 346647-9 | |
| 137 | 126029-9 | TAPA PALANCA FILTRO EH7500S |
| 138 | 412097-1 | TUBO CEBADOR EH7500S |
| 139 | 168398-2 | BOMBA DE IGNICION PS220TH |
| 140 | 413158-0 | JUNTA CARBURADOR MS26C |
| 141 | 346334-0 | BRAZO CABLE EH7500S |
| 143 | WJ00096325 | TORNILLO CARBURADOR PS220TH |
| 144 | WJ00021158 | TAPA CARBURADOR PARA PS220TH |
| 145 | 168620-7 | DIAFRAGMA MS246.4 |
| 146 | 442183-4 | JUNTA CARBURADOR PARA PB250 |
| 148 | 352010-6 | FILTO ENTRADA EBH252 |
| 149 | 168575-6 | JUNTA CARBURADOR EBH252 |
| 150 | 442155-9 | JUNTA BOMBA EBH252 |
| 151 | 326005-5 | DIFUSOR EH7500S |
| 152 | 213538-8 | JUNTA TORICA 2 EBH252 |
| 153 | 266581-6 | TORNILLO 3X8 EBH252U |
| 154 | 325922-6 | PIVOTE EBH252 |
| 155 | 257964-1 | ANILLO CIERRE EBH252 |
| 156 | 413147-5 | JUNTA CARBURADOR EH7500S |
Equipamento básico
PROTECTOR CUCHILLAS EH6000W
452623-4
Saúde e segurança
Exposição máxima de vibrações por dia
Todos os valores de vibrações são cotados segundo o sistema triaxial EN60745 2006
