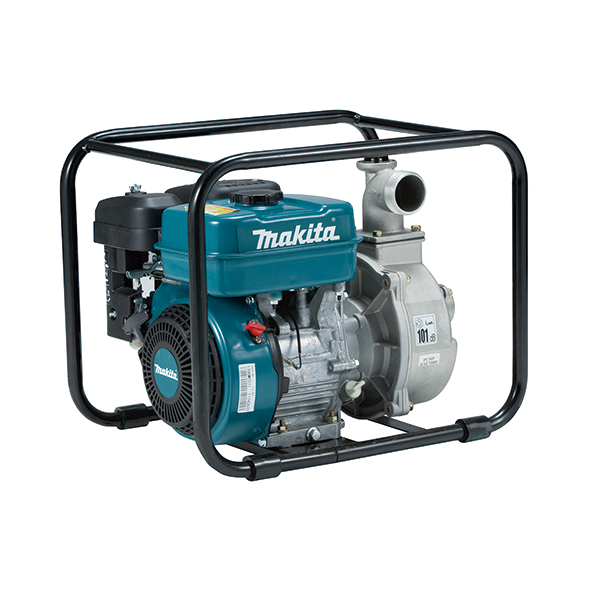

Motobomba 60.000 L/h
EW3051H
Águas semi-sujas
Equipamento básico Acessórios opcionais
Diagrama das peças
Especificações técnicas
Características técnicas
Informação geral
Características técnicas
- Bombas para águas sujas: Aptas para inundações e grandes caudais de água.
- Filtro de papel e esponja de uretano: 2 etapas de filtragem do ar. Primeiro através da esponja lavável e depois pelo filtro de papel.
- Sensor do nível de óleo do cárter (nível baixo do óleo desliga o motor).
Características técnicas
Cilindrada
169 c.c
Motor
EX17
Máx. volume de água
1.000 L/min
Características técnicas
- Bombas para águas sujas: Aptas para inundações e grandes caudais de água.
- Filtro de papel e esponja de uretano: 2 etapas de filtragem do ar. Primeiro através da esponja lavável e depois pelo filtro de papel.
- Sensor do nível de óleo do cárter (nível baixo do óleo desliga o motor).
- OHC: Árvore de cames e corrente de distribuição.
Características técnicas
Cilindrada
169 c.c
Motor
EX17
Máx. volume de água
1.000 L/min
Altura máx. de sucção
8,0 m
Altura de elevação total
23,0 m
Depósito de combustível
3,2 L
Peso
26,1 Kg
Dimensões (CxLxA)
527 x 368 x 417 mm
Inserção
3"
Pressão sonora
90,00 dB(A)
Potência sonora
105,00 dB(A)
Manual de instruções
Desenho explosivo
| Código | Código da peça | Nome |
|---|---|---|
| 001 | 2771010261 | |
| 002 | 2371420203 | VALVULA REGULACION G2800R |
| 003 | 2771601001 | CIERRE VALVULA G2800R |
| 004 | 0440250200 | RETEN 25-38-7 EG241A |
| 005 | 0600280021 | RODAMIENTO EG241A |
| 006 | 2771501103 | |
| 007 | 0105080250 | |
| 008 | 0105060351 | |
| 009 | 0440060020 | RETEN 6-10-2.5 EG241A |
| 010 | 0401140030 | TORNILLO M12 |
| 011 | 0211140020 | ARANDELA |
| 012 | 2771100151 | |
| 013 | 0440250210 | RETEN 25-41,25-6 EG241A |
| 014 | X600250140 | RODAMIENTO 6205 EG241A |
| 015 | 27745004K1 | CORONA TRANSMISION EG241A |
| 016 | 2774190201 | CASQUILLO CAMBIO EG601A |
| 017 | 0213160020 | JUNTA MEDIDOR DE ACEITE EM4250 |
| 018 | 2776360130 | TAPON MEDIDOR ACEITE EG241A |
| 019 | 0010408350 | |
| 020 | 2771300111 | |
| 021 | 2771500143 | JUNTA CABEZA EG241A |
| 022 | 0110080240 | |
| 023 | 0110080310 | |
| 024 | 2771550301 | TAPA VALVULAS EG241A |
| 025 | 2771600113 | JUNTA PROTECTOR T=0.7 G4300L |
| 026 | 2771501103 | |
| 027 | 0110060020 | PASADOR G4100R |
| 028 | 2779900167 | |
| 029 | 2772030121 | |
| 030 | 0180140020 | |
| 031 | 0323030010 | CUÑA G4100R |
| 032 | 2772250110 | BIELA PISTON EG241A |
| 033 | 2772300103 | TORNILLO BIELA EG241A |
| 034 | 2772330113 | BULON PISTON EG241A |
| 035 | 27723401J3 | PISTON COMPLETO EG241A |
| 037 | 0565160010 | ANILLO FRENO PARA G3500R |
| 039 | 2773510101 | BULON G4300L |
| 040 | 0240060030 | |
| 041 | 2773860103 | BULON MUELLE EG241A |
| 043 | 2773650103 | CLIP CIERRE EG241A |
| 045 | 2793360103 | MUELLE VALVULA EG241A |
| 046 | 2693370103 | TOPE MUELLE G2800R |
| 047 | 27733401H3 | VALVULA ADMISION EG241A |
| 048 | 27733501H3 | VALVULA ESCAPE EG241A |
| 049 | 13210KA031 | PINZA VALVULA G2800R |
| 050 | 27735602H1 | CADENA EG241A |
| 051 | 20A3691103 | |
| 052 | 2773710103 | MUELLE TENSOR EG601A |
| 053 | 2773690203 | BULON TENSOR EG601A |
| 054 | 20A3691303 | |
| 055 | 2773500401 | BULON EG241A |
| 056 | 0031305000 | CLIP BULON EG241A |
| 057 | 2773600107 | |
| 058 | 0149050020 | TORNILLO AJUSTE EG601A |
| 059 | 0149050020 | TORNILLO AJUSTE EG601A |
| 060 | 0170050030 | TUERCA M5 EG601A |
| 061 | 0170050030 | TUERCA M5 EG601A |
| 062 | 0110060020 | PASADOR G4100R |
| 063 | 27730111J1 | |
| 064 | 20A3420101 | |
| 065 | 2773520113 | JUNTA ESCAPE EG241A |
| 066 | 0023808000 | TUERCA |
| 067 | 0152060090 | |
| 068 | 0110060010 | BRIDA |
| 069 | 0110080320 | |
| 070 | 20A0210100 | |
| 071 | 27737203H1 | |
| 072 | 0150040060 | |
| 073 | 20A3290201 | |
| 074 | 20A3590303 | |
| 075 | 20A3590203 | |
| 076 | 0023806000 | TUERCA DE CIERRE G2800R |
| 077 | 0010406200 | |
| 078 | 2773276008 | |
| 080 | 2773263018 | |
| 081 | 2773261008 | |
| 082 | 2773260408 | JANTA FILTRO EG241A |
| 083 | 2773264008 | |
| 084 | 2773260908 | |
| 085 | 2773274118 | |
| 086 | 2773260718 | |
| 088 | 2774230140 | PALANCA REGULACION EG241A |
| 089 | 2774220133 | EJE-PALANCA REGULACION EG241A |
| 090 | 2774270123 | ALAMBRE REGULACION EG241A |
| 091 | 2774280123 | MUELLE REGULACION EG241A |
| 092 | 0031305000 | CLIP BULON EG241A |
| 093 | 0011406250 | TORNILLO COMPLETO |
| 094 | 0186060020 | TUERCA |
| 095 | 2774251023 | |
| 096 | 2774330303 | |
| 097 | 2774350203 | |
| 098 | 2774450103 | |
| 099 | 0217060070 | |
| 100 | 0043106250 | |
| 101 | 2374500423 | MUELLE DE AJUSTE G2800R |
| 102 | 2774600202 | |
| 103 | 0023506000 | |
| 104 | 0110060020 | PASADOR G4100R |
| 105 | 2775120501 | CARCASA ARRANQUE EG241A |
| 106 | 2779170503 | |
| 107 | 0110060030 | TORNILLO PARA G3500R |
| 108 | 20A5271101 | |
| 109 | 2775270203 | CHAPA EG241A |
| 110 | 0010406160 | |
| 111 | 0110060020 | PASADOR G4100R |
| 112 | 20A5410113 | |
| 113 | 0110060030 | TORNILLO PARA G3500R |
| 114 | 20A5020130 | |
| 115 | 2776010511 | |
| 116 | X732005760 | |
| 117 | 2779511603 | |
| 118 | 0430440050 | TAPON DEL DEPOSITO PARA G5500R |
| 119 | X641360010 | |
| 120 | X505120020 | |
| 121 | 0023806000 | TUERCA DE CIERRE G2800R |
| 012-1 | 2771100161 | |
| 122 | 0110060130 | BULON DE CIERRE G2800R |
| 123 | 2776260121 | |
| 124 | X851061352 | |
| 125 | X561110060 | |
| 126 | 2774380101 | |
| 127 | 2776230250 | |
| 128 | 2776253508 | VALVULA GAS EG241A |
| 129 | 2096235108 | TORNILLO G3500R |
| 130 | 2776252508 | |
| 131 | 2466242008 | TORNILLO INYECTOR EG241A |
| 132 | 2776252008 | |
| 133 | 2776253118 | EJE GAS CARBURADOR EG241A |
| 134 | 2276245108 | |
| 135 | 2776250008 | AGUJA FLOTADOR EG241A |
| 136 | 2776251508 | PASADOR BOYA EG241A |
| 137 | 2776250608 | TAPA FLOTADOR EG241A |
| 138 | 2146245008 | JUNTA DESAGUE CARBUR.EG241A |
| 139 | 2146254008 | JUNTA BOYA CARB.EG241A |
| 140 | 2266250608 | BOYA CARBURADOR EG241A |
| 141 | 2776244008 | TOBERA PRINCIPAL EG241A |
| 014-1 | 0600250140 | |
| 142 | 2266241208 | |
| 143 | 2266270118 | CLIP AGUJA CARB.EG241A |
| 144 | 2776236008 | |
| 145 | 1066255608 | |
| 146 | 2836235708 | MUELLE EG441A |
| 147 | 2486241008 | TIRADOR DE AIRE G4100R |
| 148 | 1066241008 | INYECTOR AIRE EG241A |
| 149 | 2366268008 | JUNTA |
| 150 | 2366254108 | JUNTA DRENAJE EG241A |
| 151 | 2466239008 | JUNTA CARBURADOR EG441A |
| 152 | 2776255308 | |
| 153 | 2796210320 | |
| 154 | 2776211018 | |
| 155 | 2776210018 | |
| 156 | 2776255208 | |
| 157 | 1656237708 | |
| 158 | 20A7923101 | |
| 159 | 20A7943101 | |
| 160 | 0010406200 | |
| 161 | 27773101H1 | |
| 163 | 0150040090 | |
| 164 | X650143050 | |
| 165 | 0655000110 | PIPA DE BUJIA PARA G3500R |
| 166 | 4800803001 | |
| 167 | 4800801012 | |
| 168 | 4800871011 | |
| 169 | 4800871009 | |
| 170 | 4800521008 | |
| 171 | 4800501002 | |
| 172 | 4800501021 | |
| 173 | 4800501022 | |
| 174 | 4800571099 | |
| 175 | 4810000171 | |
| 176 | 4800501004 | |
| 177 | 4800501005 | |
| 178 | 4800801013 | |
| 179 | 4800801014 | |
| 180 | 4800801015 | |
| 181 | 4800801017 | |
| 182 | 4810000108 | |
| 183 | 4800801016 | |
| 184 | 4800801019 | |
| 185 | 4810000170 | |
| 186 | 4800801020 | |
| 187 | 4800501021 | |
| 188 | 4800501022 | |
| 189 | 4800875029 | |
| 190 | 4800801028 | |
| 191 | 4810000250 | |
| 192 | 4800501023 | |
| 193 | 4800501024 | |
| 194 | 4879000503 | |
| 195 | 4800571092 | |
| 196 | 4800571021 | |
| 199 | 2777630121 | SENDOR NIVEL ACEITE EG241A |
| 200 | 2777635008 | |
| 201 | KU31104321 | |
| 202 | 2777580103 | |
| 203 | 0010406140 | |
| 204 | 0152050010 | |
| 024-1 | 2771550311 | |
| 025-1 | 2771600123 | |
| 028-1 | 2779900177 | |
| 032A_ | 2772250200 | |
| 035A_ | 27723403J3 | PISTON 0,25 EG241A |
| 035B_ | 27723404J3 | PISTON 0,50 EG241A |
| 036-1 | 20A2353107 | |
| 036A_ | 2772353207 | SET SEGMENTOS 0,25 EG241A |
| 036B_ | 2772353307 | SET SEGMENTOS 0,50 EG241A |
| 038-1 | 2773160171 | |
| 042-1 | 2773640113 | |
| 044-2 | 2773870333 | |
| 047-1 | 20A3340103 | |
| 048-1 | 20A3350103 | |
| 079-1 | 2773271530 | |
| 079-2 | 2773271540 | |
| 080-1 | 2773263028 | |
| 083-1 | 2773264018 | |
| 087-1 | 20A3263600 | |
| 087-2 | 2773261107 | |
| 127-1 | 2776230260 | |
| 153-1 | 2796210330 | |
| 161-1 | 2777311401 | |
| 162-1 | X660000510 | |
| 178-1 | 4800801013 | |
| 201-1 | KU31104331 |
Equipamento básico
Chave de velas, filtro para manguera de aspiração, 2 racords-mangueira, 2 abraçadeiras-mangueira e 2 juntas racord.
